AutoCADで時短 - 3 - コマンドオプション

AutoCAD LT

コマンドラインに注目


こんにちは!

エカキオです!

今回は各コマンドが持つオプションについて、説明したいと思います。

このオプションを使うことにより、ひとつのコマンドの実行中に、他のコマンドの効果を得ることや、一括で処理できたりするのです。

いくつかご紹介します。





TRIM と EXTEND
切断と延長ですね。

TRIMします。

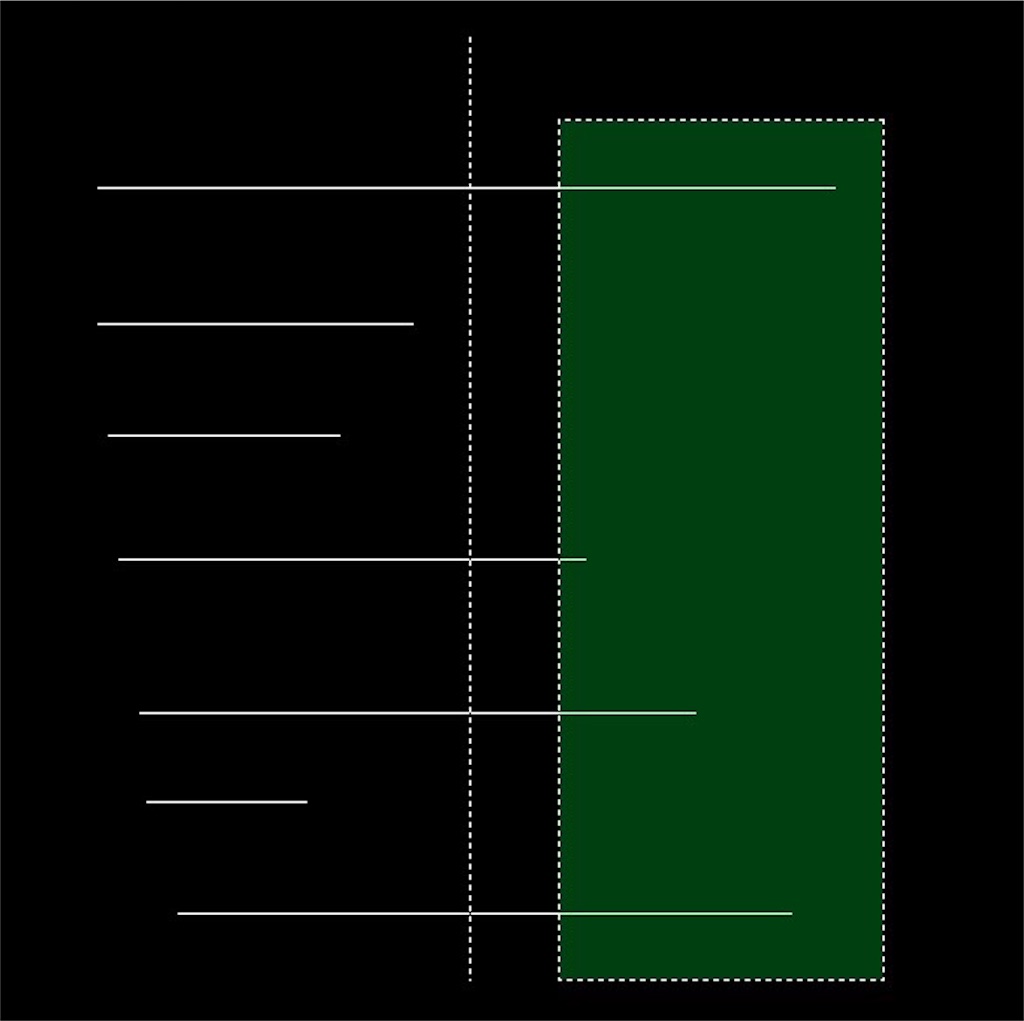

真ん中が基準オブジェクトです。

f:id:ekakio:20160205191226j:image
f:id:ekakio:20160205191656p:image

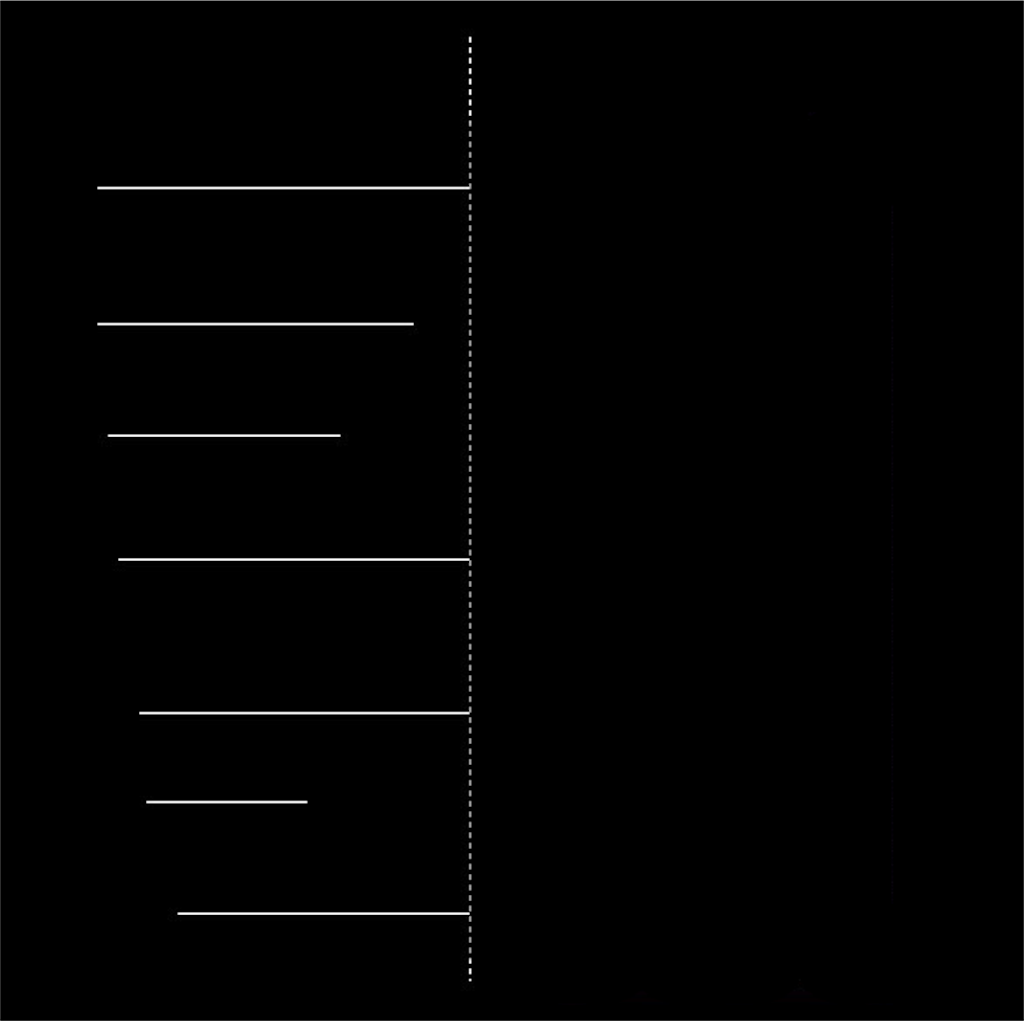

切れます。

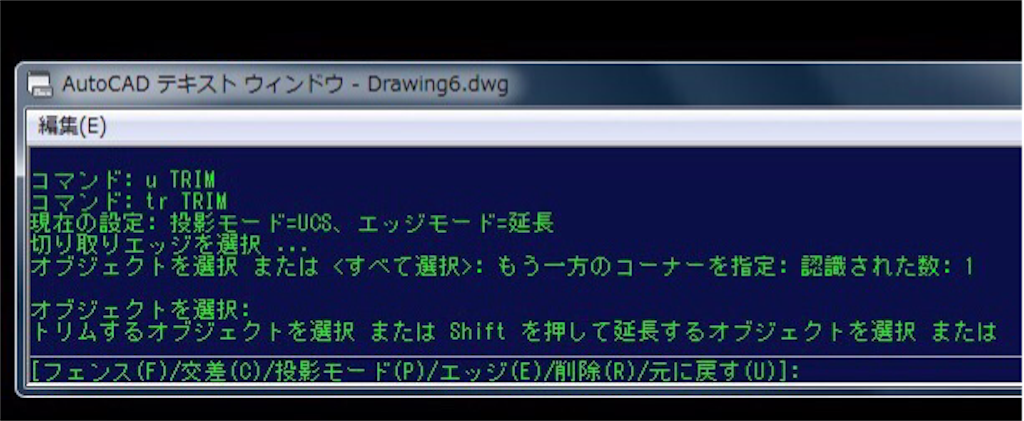

こちらは対象のオブジェクトを選ぶ時に「shift」を押し続けることで、延長の効果を得られます。

f:id:ekakio:20160205192115p:image

この時に
「shift」を押しながら伸ばしたい対象を選ぶ。

f:id:ekakio:20160205191148j:image

f:id:ekakio:20160205191132j:image

この通り。


続いてROTATE
回転です。

f:id:ekakio:20160205192803p:image

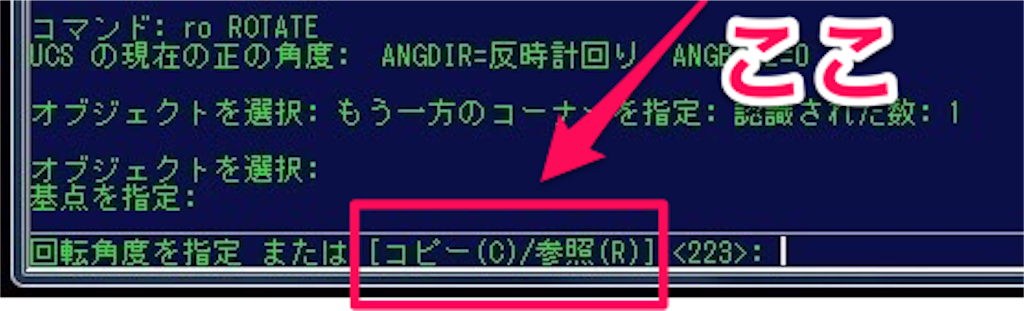

こちらは回転を実行する時に
「C」を入力することで、コピーをしながら回転が出来ます。


グリップの隠しツール

別に隠してるわけでもないと思いますが。。。

グリップというのは、オブジェクトを選択した時に現れる、青い点です。

f:id:ekakio:20160205193044j:image


この青い点をクリックして、通常はこの青い点をどこかに伸ばしたり、短くしたりしてくっつけると思います。


実はこれ、ストレッチモードだからこの機能が使えるんですが、

この青い点を掴んでいる時に、
キーボードの「スペース」を押してみてください。

f:id:ekakio:20160205193246j:image

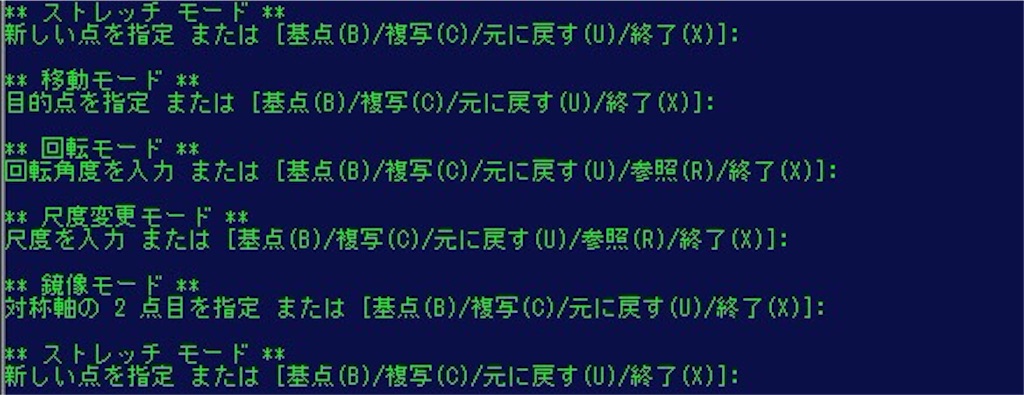

こんなに色んな機能が「スペース」を押すたびに切り替わるんです。

わたしがよく使うのは、回転モードくらいですが、「RO(ROTATE)」とショートカットコマンドを入力するより、スペースを2回押す方が早いです。

なので、暇な時にでも試してみてください。



時短するには、まず良く眺める



上の例は、ほんの一部にすぎません。

AutoCADに限ったことではありませんが、ツールが持つ能力の一部しか利用していない方が大勢いると思います。

今まで時短!効率化!素早く!
と言って来ましたが、まずはじっくりそのツールで何が出来るのかを、模索してください。

そうするとじっくり見ている時間の数倍は、効果を発揮してくれるはずです。

色々なコマンドを実行し、コマンドラインを良く見る。

それが今後の業務で、きっと時短に繋がって行きます。

ということで、この辺りで終わります。

エカキオ
